Annak megállapítására, hogy apótkocsi kábelkötegvízálló, 3 szempont alapján kell ellenőriznie – védelmi minősítés, szerkezeti kialakítás és anyagválasztás.
Íme, hogyan kell csinálni:
1. Alapvető vízszigetelési szintek
| IP minősítés | Védelmi leírás | Tesztkörülmények és példaalkalmazások |
| IP67 | Ellenáll az ideiglenes bemerítésnek, víz behatolása nélkül | 1 méteres vízbe merítés 30 percre (rövid távú expozíció). |
| IP68 | Ellenáll a hosszan tartó, folyamatos bemerítésnek | Hosszan tartó merülés (pl. 24 óra 1,5 m mélységben az energiatároló hevedereknél). |
| IP6K9K | Ellenáll a nagynyomású, magas hőmérsékletű vízsugaraknak | Ellenáll a nagy nyomású, magas hőmérsékletű vízsugaraknak (pl. 80°C, 100 bar teszt az alváz kábelkötegeknél). |
Kulcspont – A minősítést a csatlakozóra vagy a csomagolásra kell nyomtatni. A minősítés nélküli termékek alapvetően nem rendelkeznek vízszigetelő képességgel.
2. Tanúsítványok és szabványok
• Az ISO7638 szabványnak megfelelő dugók (például az európai 13 tűs aljzatok) általában beépített vízálló kialakításúak.
• A törvényes termékeket autóipari tanúsítvánnyal látják el, például IATF16949.

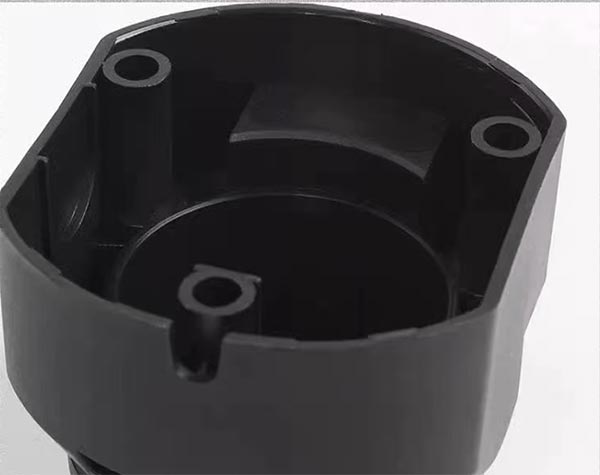

1. Csatlakozó tömítés kialakítása
• Tömítőgyűrű anyaga - Előnyben részesítse az időjárásálló gumit, kerülje a szokásos szilikont (amely hajlamos az öregedésre).
• Kettős tömítőszerkezet – például menetes meghúzás + O-gyűrű kettős védelem a spirálhuzal mindkét végén (lásd a Nissan Patrol Y62-tpótkocsi kábelkötegtervezés).
• Belső vízálló üreg – A csúcskategóriás termékek kanyargós tömítőüreget alakítanak ki (például a vontatóeszköz labirintusos szerkezetét), hogy megakadályozzák az esővíz beszivárgását.

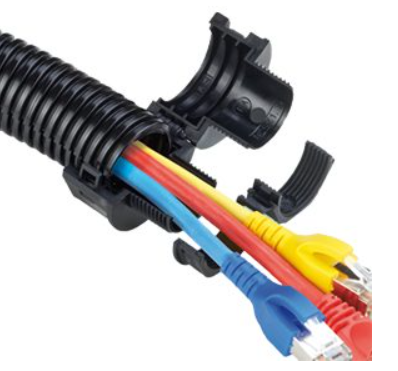

2. Kábelvédelmi részletek
• Köpenyanyag - A TPEE/TPU anyag jobb, mint a hagyományos PVC (hidegállóság -40 ℃, hőállóság 105 ℃)
• Nincs köztes csatlakozó – az egész kábelnek nincs töréspontja; a csatlakozó kötések tömítést vagy ultrahangos hegesztést igényelnek.
• Az árnyékoló réteg integritása – A fém árnyékoló rétegnek be kell nyúlnia a csatlakozóba, hogy megakadályozza a nedvesség bejutását a réseken keresztül.
1. Vízbemerítési teszt (IP67/IP68 ellenőrzés)
• Eljárás – Merítse a kábelköteget 1 méter mély tiszta vízbe 30 percre (IP67) vagy 24 órára (IP68).
• Ítélet- Közvetlenül az eltávolítás után ellenőrizze a szigetelési ellenállást ≥100 MΩ (500 V-os megohmmérővel), és a csatlakozó szétszerelése után ne legyen nedvesség maradvány.
Esettanulmány – Suzhou Kaibaile New Energy vezetékköteg átment a 24 órás teszten 1,5 méteres vízmélységben, és a szigetelési ellenállás megfelelt a szabványnak.
2. Nagynyomású vízpermet teszt (IP6K9K ellenőrzés)
• Eljárás – Használjon 80 ℃-os magas hőmérsékletű vízpisztolyt (80-100 bar víznyomás) a csatlakozó 30 cm-es távolságból történő permetezésére 30 másodpercig.
• Ítélet – 1 órás állás után ellenőrizze az áramkör folytonosságát; nem lehet rövidzárlat vagy jelmegszakítás.
Alkalmazható forgatókönyvek – Kábelköteg autók alvázához, kültéri töltőcölöpökhöz és egyéb olyan alkalmazásokhoz, amelyek védelmet igényelnek a heves esőzés ellen.
3. Szigetelési teljesítmény vizsgálata

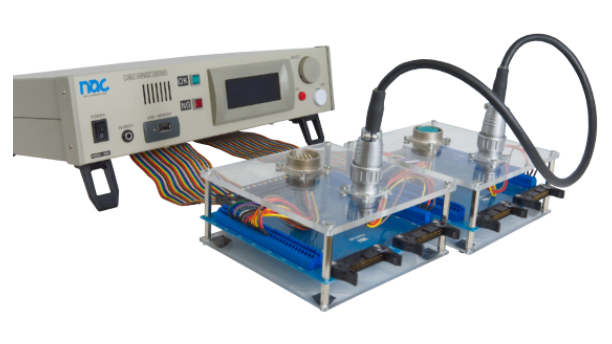

• Szigetelési ellenállás ≥0,5MΩ 2500V feszültség alatt (megohmméteres teszt)
• Feszültségállósági teszt – Alkalmazza a névleges feszültség 1,5-szeresét (pl. 18 V egy 12 V-os kábelkötegnél) 1 percig meghibásodás nélkül.
